MxSwitch

Чим компактніше, тим краще. Комутатор PoE + для монтажної шини.

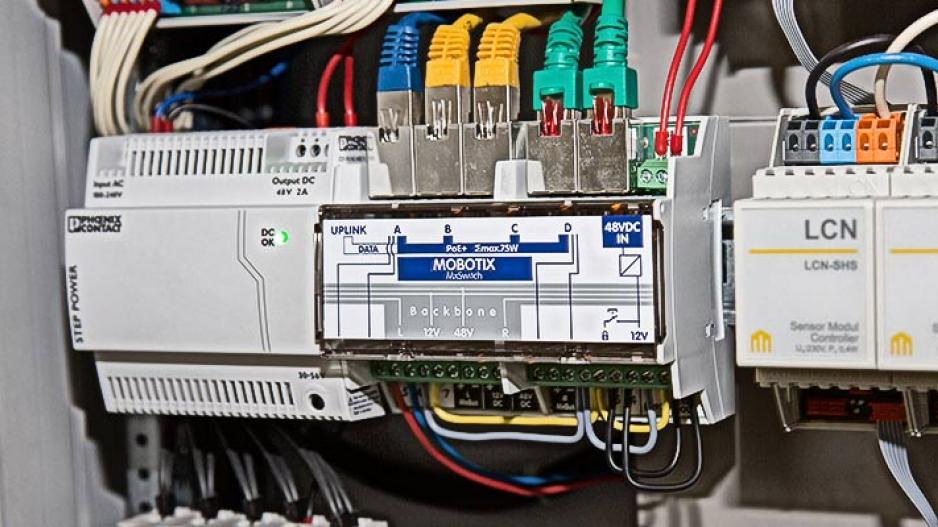

Тепер PoE-комутатор став настільки компактним, що його можна легко встановити на монтажній шині в невеликих розподільних щитах малої глибини. MxSwitch не тільки живить чотири пристрої PoE (наприклад, камери MOBOTIX, інфрачервоні випромінювачі), але і завдяки унікальній технології MOBOTIX MxSplit значно полегшує підключення та електропостачання комплексного дверного комунікатора.

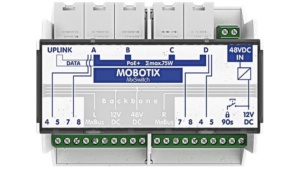

  • Пятипортовий (100 Мбіт / с) мережевий комутатор для несучої шини TS-35 (монтажної шини)
  • Чотири порти PoE + RJ45 (макс. По 25,5 Вт, загальна величина споживаної потужності для чотирьох портів макс. 75 Вт)
  • Один мережевий порт RJ45 для підключення до комутатора, маршрутизатора або комп’ютера (висхідний порт)
  • Для дверного комунікатора: вбудований блок електроживлення для дверного замка (12 В пост. Струму, 1 А)
  • Кнопка для короткочасного зняття блокування системи захисту від крадіжок в рамі дверного комунікатора
  • Розміри (В x Ш x Г): 6,1 x 10,8 x 9 см; вага: ок. 200 г

Унікальні характеристики

Інтегрована технологія MxSplit

Інтегрована технологія MxSplit дозволяє, наприклад, використовувати чотири з восьми жил (або дві з чотирьох пар жил) з’єднання Ethernet дверного комунікатора в якості двожильного сполучного кабелю для модуля електромагнітної системи захисту від крадіжки, встановленого в рамці зовнішньої панелі відеодомофону, а також двожильної сполучної лінії для MxBus, наприклад, для підключення модуля MX-DoorMaster або MX-GPS-Box безпосередньо до MxSwitch.

48 В пост. струму, хв. 2 А

Блок живлення з установкою на монтажній шині для MxSwitch

Для живлення MxSwitch і підключених до нього пристроїв потрібне зовнішнє джерело живлення з напругою 48 В пост. струму (з установкою на монтажній шині). На даний момент компанія MOBOTIX такі джерела живлення не постачає. Вихідний струм блоку живлення повинен становити мінімум 2 А

Приклад підключення

Два дверних комунікатора, одна камера M16, один модуль MxDisplay +

Лінії електроживлення за стандартом PoE для всіх пристроїв підключаються до портів від A до D. Підключення дверних комунікаторів до портів A і D. Підключення M16 і MxDisplay + до портів B і C. Перемичка 1 (B1) на MxSwitch з’єднує кнопку системи захисту від крадіжки з парою жил 7/8 портів A і D. Перемичк 2 (B2) з’єднує провід живлення на 12 В пост. струму з парою жил 4/5 портів A і D. Пара жил 7/8 мережевого кабелю приєднується до системи захисту від крадіжок на рамі дверного комунікатора. Пара жил 4/5 мережевого кабелю підключається до комутуючих виходів на модулі BellRFID або KeypadRFID. Комутуючий вихід на модулі BellRFID або KeypadRFID з’єднаний з замком відповідних дверей
