Керування струмом digital STROM

Інтелектуальне налаштування алгоритмів

Інтуїтивно зрозуміла у використанні та проста в установці, система Smart Home від німецько-швейцарської компанії digitalSTROM взаємодіє на базі існуючі електромережі з усіма електроприладами в будинку. Система використовує запатентований датчик digitalSTROM та управляється за допомогою вимикачів світла, через смартфон або планшет. Мініатюрний цифровий інтелект digitalSTROM, не втручаючись в існуючий дизайн інтер’єру, робить кожен дім «розумним», а життя комфортним. Система може бути розширена в будь-який момент, або переустановлена в новому помешканні. Користувач отримує можливість гнучко управляти енергоспоживанням всіх пристроїв і, як наслідок, мінімізувати витрати на електроенергію та підвищити рівень безпеки.

Переваги digitalSTROM для проектувальників та електриків

Планування установки системи digitalSTROM достатньо просте. Потрібні тільки фаза (L) і нульовий (N) провідники для проводки в кімнатах.Перемички не потрібні. Це означає, що і для нових будівель і будинків, що проходять ремонт, витрати на планування та встановлення digitalSTROM нижче, ніж для звичайних систем побудованих на шинній технології.

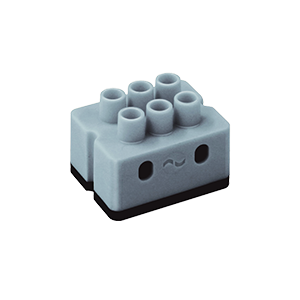

Використовуючи існуючі лінії електромережі 230 В досить просто встановити клеми digitalSTROM (малий розмір), які можуть бути легко і непомітно під’єднанні в електричних шафах чи коробках і не потребують додаткових дротів для управління. Компоненти digitalSTROM встановлюються в існуючих вимикачах, пристроях світла чи жалюзів і т.д. Це робить модернізації чи нову інсталяцію без особливих витрат, навіть в існуючих електричних системах.
digitalSTROM пропонує проектантам і електрикам максимальну гнучкість побудови чи реконструкції. Функції електричних інсталяцій можуть бути скориговані в будь-який момент відповідно до побажань замовника, без необхідності вносити зміни в дротах існуючої електричної мережі.
Функції кожної кнопки(вимикача) можуть бути запрограмовані за бажанням. Так само легко це можно зробити і функціями керованого пристрою. Наприклад, світло, тепла підлога, бойлер тощо. Це робить гнучким планування і установку вимикачів, кнопок одної дії (вимкнути все або ввімкнути все) та інших кнопок управління в будь-якому місці електричної мережі.
Крім того, digitalSTROM має модульну конструкцію і може бути розширений шляхом додавання нових пристроїв навантаження та пристроїв digitalSTROM в будь-який час без додаткових дротів чи складних робіт по прокладці останніх. Керування пристроями через звичайні дроти 220 В.

Підключення в систему digitalSTROM пристроїв малої чи постійної напруги

Розумний будинок digitalSTROM це електроприлади, що керуються через існуючі лінії електропередач 230, а також інтегровані в загальну систему IP-мереж. Нові модулі UMV- і UMR дозволяють підключити в мережу LED світильники, перетворювачі з 0-10 В та пристрої постійного струму
Новий універсальний модуль GE-UMV200 має чотири ізольовані виходи для чотирьох освітлювальних пристроїв: LED-конвертор, пристроїв низької напруги з 0-10 або 1-10 Вольт. UMV модуль отримує всі команди управління через електричну мережу 230В. Для підключення модуль має вхід з 230В. Вбудована електроніка не тільки для передачі даних і передачі сигналів управління, але також дозволяє вимірювати енергоспоживання підключених пристроїв. Для того, щоб уникнути непотрібного очікування споживання модуль UMV може повністю вимкнути споживачів через вбудоване реле.
Другий універсальний модуль SW-UMR200, використовується для гальванічної розв’язки виявлення мережі та сигналів низької напруги (наприклад, від дзвінка або гаражних воріт) і комутаційних навантажень. Він має два входи і виходи, а також два потенційних універсальних входи. Таким чином, модуль може виявити стан перемикання або значення датчика зовнішніх пристроїв чи перемикання через систему digitalSTROM.
“Для стабільної і надійної мережевої інфраструктури в будинку, ми покладаємося на два стандарта: силові ліній 230В та IP-мережі. Обидві мережі є основою для підключення всіх існуючих побутових приладів та їх різноманітних варіантів і інтеграції в розумний будинок”, — пояснює Мартін Веспер, генеральний директор digitalSTROM AG. “З новими UMV- і UMR модулями ми розширюємо наш портфель. Пристрої, які працюють або контрольовані за допомогою малої або постійної напруги також є невід’ємною частиною системи digitalSTROM “.
Модулі з розмірами 175 мм х 52 мм і глибиною 28 мм може бути безпечно встановленні за допомогою двох гвинтів в бажаному місці. Крім того, виробники пристроїв, які хочуть, щоб їх лампи низької напруги були сумісні з digitalSTROM, можуть інтегрувати ці модулі без корпусу безпосередньо в свої продукти.

Різноманітність фунцкій управління

Для стаціонарного управління з урахуванням потреб безпеки та зручності споживачами використовуються клавішні вимикачі та клеми digitalSTROM. Власне побутові системи підключаються до системи управління digitalSTROM через відповідні клеми digitalSTROM. Натиснення на вимикач не тільки відповідає за світло, відтепер можливо поєднати режими роботи багатьох систем. Наприклад, одним дотиком вимкнути все, окрім холодильника та сигналізації; двома – увімкнути світло в усьому будинку одночасно; трьома – увімкнути кондиціонери. Комбінацій може бути безліч.

Цифрове керування струмом

Основні три компоненти системи встановлюються в електричній шафі будинку на DIN-рейку. Сервер та вимірювач разом становлять розум системи. При чому сервер, що виводить систему в мережу Інтернет, за будь-якого розміру системи необхідний лише один, а вимірювачів допустимо до 62, так як останній розрахований на конкретний рівень навантаження. У межах однієї інсталяції кілька вимірювачів спілкуються між собою і з сервером по 2-х провідній шині, використовуючи фірмовий протокол. Третій пристрій – фільтр, необхідний для функціонування роботи системи digitalSTROM, що використовує навантажений різними факторами силовий кабель.

Інтелектуальне налаштування алгоритмів

Інтуїтивно зрозуміла у використанні та проста в установці, система Smart Home від німецько-швейцарської компанії digitalSTROM взаємодіє на базі існуючі електромережі з усіма електроприладами в будинку. Система використовує запатентований датчик digitalSTROM та управляється за допомогою вимикачів світла, через смартфон або планшет. Мініатюрний цифровий інтелект digitalSTROM, не втручаючись в існуючий дизайн інтер’єру, робить кожен дім «розумним», а життя комфортним. Система може бути розширена в будь-який момент, або переустановлена в новому помешканні. Користувач отримує можливість гнучко управляти енергоспоживанням всіх пристроїв і, як наслідок, мінімізувати витрати на електроенергію та підвищити рівень безпеки.

Переваги digitalSTROM для проектувальників та електриків

Планування установки системи digitalSTROM достатньо просте. Потрібні тільки фаза (L) і нульовий (N) провідники для проводки в кімнатах.Перемички не потрібні. Це означає, що і для нових будівель і будинків, що проходять ремонт, витрати на планування та встановлення digitalSTROM нижче, ніж для звичайних систем побудованих на шинній технології.
Використовуючи існуючі лінії електромережі 230 В досить просто встановити клеми digitalSTROM (малий розмір), які можуть бути легко і непомітно під’єднанні в електричних шафах чи коробках і не потребують додаткових дротів для управління. Компоненти digitalSTROM встановлюються в існуючих вимикачах, пристроях світла чи жалюзів і т.д. Це робить модернізації чи нову інсталяцію без особливих витрат, навіть в існуючих електричних системах.
digitalSTROM пропонує проектантам і електрикам максимальну гнучкість побудови чи реконструкції. Функції електричних інсталяцій можуть бути скориговані в будь-який момент відповідно до побажань замовника, без необхідності вносити зміни в дротах існуючої електричної мережі.
Функції кожної кнопки(вимикача) можуть бути запрограмовані за бажанням. Так само легко це можно зробити і функціями керованого пристрою. Наприклад, світло, тепла підлога, бойлер тощо. Це робить гнучким планування і установку вимикачів, кнопок одної дії (вимкнути все або ввімкнути все) та інших кнопок управління в будь-якому місці електричної мережі.
Крім того, digitalSTROM має модульну конструкцію і може бути розширений шляхом додавання нових пристроїв навантаження та пристроїв digitalSTROM в будь-який час без додаткових дротів чи складних робіт по прокладці останніх. Керування пристроями через звичайні дроти 220 В.

Підключення в систему digitalSTROM пристроїв малої чи постійної напруги

Розумний будинок digitalSTROM це електроприлади, що керуються через існуючі лінії електропередач 230, а також інтегровані в загальну систему IP-мереж. Нові модулі UMV- і UMR дозволяють підключити в мережу LED світильники, перетворювачі з 0-10 В та пристрої постійного струму
Новий універсальний модуль GE-UMV200 має чотири ізольовані виходи для чотирьох освітлювальних пристроїв: LED-конвертор, пристроїв низької напруги з 0-10 або 1-10 Вольт. UMV модуль отримує всі команди управління через електричну мережу 230В. Для підключення модуль має вхід з 230В. Вбудована електроніка не тільки для передачі даних і передачі сигналів управління, але також дозволяє вимірювати енергоспоживання підключених пристроїв. Для того, щоб уникнути непотрібного очікування споживання модуль UMV може повністю вимкнути споживачів через вбудоване реле.
Другий універсальний модуль SW-UMR200, використовується для гальванічної розв’язки виявлення мережі та сигналів низької напруги (наприклад, від дзвінка або гаражних воріт) і комутаційних навантажень. Він має два входи і виходи, а також два потенційних універсальних входи. Таким чином, модуль може виявити стан перемикання або значення датчика зовнішніх пристроїв чи перемикання через систему digitalSTROM.
“Для стабільної і надійної мережевої інфраструктури в будинку, ми покладаємося на два стандарта: силові ліній 230В та IP-мережі. Обидві мережі є основою для підключення всіх існуючих побутових приладів та їх різноманітних варіантів і інтеграції в розумний будинок”, — пояснює Мартін Веспер, генеральний директор digitalSTROM AG. “З новими UMV- і UMR модулями ми розширюємо наш портфель. Пристрої, які працюють або контрольовані за допомогою малої або постійної напруги також є невід’ємною частиною системи digitalSTROM “.
Модулі з розмірами 175 мм х 52 мм і глибиною 28 мм може бути безпечно встановленні за допомогою двох гвинтів в бажаному місці. Крім того, виробники пристроїв, які хочуть, щоб їх лампи низької напруги були сумісні з digitalSTROM, можуть інтегрувати ці модулі без корпусу безпосередньо в свої продукти.

Поточні дані енергоспоживання у будь-який час

Вже повністю облаштоване помешкання легко може перетворитися в цілісну гнучку та комфортну систему «Розумний дім». Ви можете відслідковувати споживання енергії будь-якого пристрою. А головне керувати своїм помешканням через загальний програмний інтерфейс digitalSTROM та всіх побутових систем у будь-який момент навіть через телефон або комфортно та безпечно не відволікаючись від справ доручити всі завдання digitalSTROM по заздалегідь продуманим сценаріям.

Ключові компоненти

Основні елементи системи «Розумний Дім» від digitalSTROM встановлюються в шафу електрозапобіжників. Розглянемо варіант для квартири (при максимальному рівні струму 16 А). Необхідними пристроями інсталяції є:
  • один фільтр — обмежує зону дії команд для даної мережі та усуває зайві перешкоди;
  • один сервер — задає параметри системи та забезпечує вихід системи в мережу Ethernet;
  • один вимірювач — містить логіку системи, координує взаємодію усіх елементів та вимірює енергоспоживання. А також клеми, кількість яких визначається кількістю задіяних систем (приладів) у квартирі, які потрібно підключити в систему digitalSTROM.
Вимірювач підключає в систему по лінії електричного струму мініатюрні електронні пристрої – клеми, що приймать та виконують команди. Встановлюються та взаємодіють клеми безпосередньо з окремим електроприладом або вимикачем. Кожен колір клеми відповідає окремій функціональній групі, що полегшує монтаж. Кожна містить свої параметри налаштувань та призначена виконувати до 60 команд. digitalSTROM характеризується відкритим інтерфейсом, отже інсталяція дає можливість зв’язку через Інтернет з усіма приладами електроспоживання за рахунок сервера. У будь-який час доступне дистанційне керування пристроями через смартфон або комп’ютер, а також аналіз їх енергоспоживання.
digitalSTROM дає можливість економії енергоресурсів та інтелектуального управління будинком, заощаджуючи витрати на інфраструктурі системи, так як для передачі керуючих команд використовує електромережу квартири за рахунок запатентованої технології. Всім ключовим компонентам системи властивий простий та прихований монтаж.

Відтепер всі діючі системи в домі функціонують не як окремі інструменти, а як єдина ефективна система управління

digitalSTROM — це новий погляд на електричні інсталяції сучасного будинку. Всі системи будинку стають пов’язаними один з одним по електричному кабелю і з’являється можливість їх інтелектуального управління у будь-який момент за допомогою програмного додатка та Інтернет мережі.

Різноманітність фунцкій управління

Для стаціонарного управління з урахуванням потреб безпеки та зручності споживачами використовуються клавішні вимикачі та клеми digitalSTROM. Власне побутові системи підключаються до системи управління digitalSTROM через відповідні клеми digitalSTROM. Натиснення на вимикач не тільки відповідає за світло, відтепер можливо поєднати режими роботи багатьох систем. Наприклад, одним дотиком вимкнути все, окрім холодильника та сигналізації; двома – увімкнути світло в усьому будинку одночасно; трьома – увімкнути кондиціонери. Комбінацій може бути безліч.

Цифрове керування струмом

Основні три компоненти системи встановлюються в електричній шафі будинку на DIN-рейку. Сервер та вимірювач разом становлять розум системи. При чому сервер, що виводить систему в мережу Інтернет, за будь-якого розміру системи необхідний лише один, а вимірювачів допустимо до 62, так як останній розрахований на конкретний рівень навантаження. У межах однієї інсталяції кілька вимірювачів спілкуються між собою і з сервером по 2-х провідній шині, використовуючи фірмовий протокол. Третій пристрій – фільтр, необхідний для функціонування роботи системи digitalSTROM, що використовує навантажений різними факторами силовий кабель.

Інтелектуальне налаштування алгоритмів

Інтуїтивно зрозуміла у використанні та проста в установці, система Smart Home від німецько-швейцарської компанії digitalSTROM взаємодіє на базі існуючі електромережі з усіма електроприладами в будинку. Система використовує запатентований датчик digitalSTROM та управляється за допомогою вимикачів світла, через смартфон або планшет. Мініатюрний цифровий інтелект digitalSTROM, не втручаючись в існуючий дизайн інтер’єру, робить кожен дім «розумним», а життя комфортним. Система може бути розширена в будь-який момент, або переустановлена в новому помешканні. Користувач отримує можливість гнучко управляти енергоспоживанням всіх пристроїв і, як наслідок, мінімізувати витрати на електроенергію та підвищити рівень безпеки.

Переваги digitalSTROM для проектувальників та електриків

Планування установки системи digitalSTROM достатньо просте. Потрібні тільки фаза (L) і нульовий (N) провідники для проводки в кімнатах.Перемички не потрібні. Це означає, що і для нових будівель і будинків, що проходять ремонт, витрати на планування та встановлення digitalSTROM нижче, ніж для звичайних систем побудованих на шинній технології.
Використовуючи існуючі лінії електромережі 230 В досить просто встановити клеми digitalSTROM (малий розмір), які можуть бути легко і непомітно під’єднанні в електричних шафах чи коробках і не потребують додаткових дротів для управління. Компоненти digitalSTROM встановлюються в існуючих вимикачах, пристроях світла чи жалюзів і т.д. Це робить модернізації чи нову інсталяцію без особливих витрат, навіть в існуючих електричних системах.
digitalSTROM пропонує проектантам і електрикам максимальну гнучкість побудови чи реконструкції. Функції електричних інсталяцій можуть бути скориговані в будь-який момент відповідно до побажань замовника, без необхідності вносити зміни в дротах існуючої електричної мережі.
Функції кожної кнопки(вимикача) можуть бути запрограмовані за бажанням. Так само легко це можно зробити і функціями керованого пристрою. Наприклад, світло, тепла підлога, бойлер тощо. Це робить гнучким планування і установку вимикачів, кнопок одної дії (вимкнути все або ввімкнути все) та інших кнопок управління в будь-якому місці електричної мережі.
Крім того, digitalSTROM має модульну конструкцію і може бути розширений шляхом додавання нових пристроїв навантаження та пристроїв digitalSTROM в будь-який час без додаткових дротів чи складних робіт по прокладці останніх. Керування пристроями через звичайні дроти 220 В.

Підключення в систему digitalSTROM пристроїв малої чи постійної напруги

Розумний будинок digitalSTROM це електроприлади, що керуються через існуючі лінії електропередач 230, а також інтегровані в загальну систему IP-мереж. Нові модулі UMV- і UMR дозволяють підключити в мережу LED світильники, перетворювачі з 0-10 В та пристрої постійного струму
Новий універсальний модуль GE-UMV200 має чотири ізольовані виходи для чотирьох освітлювальних пристроїв: LED-конвертор, пристроїв низької напруги з 0-10 або 1-10 Вольт. UMV модуль отримує всі команди управління через електричну мережу 230В. Для підключення модуль має вхід з 230В. Вбудована електроніка не тільки для передачі даних і передачі сигналів управління, але також дозволяє вимірювати енергоспоживання підключених пристроїв. Для того, щоб уникнути непотрібного очікування споживання модуль UMV може повністю вимкнути споживачів через вбудоване реле.
Другий універсальний модуль SW-UMR200, використовується для гальванічної розв’язки виявлення мережі та сигналів низької напруги (наприклад, від дзвінка або гаражних воріт) і комутаційних навантажень. Він має два входи і виходи, а також два потенційних універсальних входи. Таким чином, модуль може виявити стан перемикання або значення датчика зовнішніх пристроїв чи перемикання через систему digitalSTROM.
“Для стабільної і надійної мережевої інфраструктури в будинку, ми покладаємося на два стандарта: силові ліній 230В та IP-мережі. Обидві мережі є основою для підключення всіх існуючих побутових приладів та їх різноманітних варіантів і інтеграції в розумний будинок”, — пояснює Мартін Веспер, генеральний директор digitalSTROM AG. “З новими UMV- і UMR модулями ми розширюємо наш портфель. Пристрої, які працюють або контрольовані за допомогою малої або постійної напруги також є невід’ємною частиною системи digitalSTROM “.
Модулі з розмірами 175 мм х 52 мм і глибиною 28 мм може бути безпечно встановленні за допомогою двох гвинтів в бажаному місці. Крім того, виробники пристроїв, які хочуть, щоб їх лампи низької напруги були сумісні з digitalSTROM, можуть інтегрувати ці модулі без корпусу безпосередньо в свої продукти.

Як працює digitalSTROM

Світло, бойлер, кавоварка, камера відеонагляду: швейцарська система digitalSTROM вдосконалює роботу різних побутових пристроїв для можливості дистанційного управління. Основні компоненти digitalSTROM є непомітними так як встановлюються в шафу електрозапобіжників. Вони містять всю інформацію параметрів керування, забезпечують вихід в мережу Інтернет, а також обмінюються командами з побутовими системами за допомогою існуючої електричної мережі.

Поточні дані енергоспоживання у будь-який час

Вже повністю облаштоване помешкання легко може перетворитися в цілісну гнучку та комфортну систему «Розумний дім». Ви можете відслідковувати споживання енергії будь-якого пристрою. А головне керувати своїм помешканням через загальний програмний інтерфейс digitalSTROM та всіх побутових систем у будь-який момент навіть через телефон або комфортно та безпечно не відволікаючись від справ доручити всі завдання digitalSTROM по заздалегідь продуманим сценаріям.

Ключові компоненти

Основні елементи системи «Розумний Дім» від digitalSTROM встановлюються в шафу електрозапобіжників. Розглянемо варіант для квартири (при максимальному рівні струму 16 А). Необхідними пристроями інсталяції є:
  • один фільтр — обмежує зону дії команд для даної мережі та усуває зайві перешкоди;
  • один сервер — задає параметри системи та забезпечує вихід системи в мережу Ethernet;
  • один вимірювач — містить логіку системи, координує взаємодію усіх елементів та вимірює енергоспоживання. А також клеми, кількість яких визначається кількістю задіяних систем (приладів) у квартирі, які потрібно підключити в систему digitalSTROM.
Вимірювач підключає в систему по лінії електричного струму мініатюрні електронні пристрої – клеми, що приймать та виконують команди. Встановлюються та взаємодіють клеми безпосередньо з окремим електроприладом або вимикачем. Кожен колір клеми відповідає окремій функціональній групі, що полегшує монтаж. Кожна містить свої параметри налаштувань та призначена виконувати до 60 команд. digitalSTROM характеризується відкритим інтерфейсом, отже інсталяція дає можливість зв’язку через Інтернет з усіма приладами електроспоживання за рахунок сервера. У будь-який час доступне дистанційне керування пристроями через смартфон або комп’ютер, а також аналіз їх енергоспоживання.
digitalSTROM дає можливість економії енергоресурсів та інтелектуального управління будинком, заощаджуючи витрати на інфраструктурі системи, так як для передачі керуючих команд використовує електромережу квартири за рахунок запатентованої технології. Всім ключовим компонентам системи властивий простий та прихований монтаж.

Відтепер всі діючі системи в домі функціонують не як окремі інструменти, а як єдина ефективна система управління

digitalSTROM — це новий погляд на електричні інсталяції сучасного будинку. Всі системи будинку стають пов’язаними один з одним по електричному кабелю і з’являється можливість їх інтелектуального управління у будь-який момент за допомогою програмного додатка та Інтернет мережі.

Різноманітність фунцкій управління

Для стаціонарного управління з урахуванням потреб безпеки та зручності споживачами використовуються клавішні вимикачі та клеми digitalSTROM. Власне побутові системи підключаються до системи управління digitalSTROM через відповідні клеми digitalSTROM. Натиснення на вимикач не тільки відповідає за світло, відтепер можливо поєднати режими роботи багатьох систем. Наприклад, одним дотиком вимкнути все, окрім холодильника та сигналізації; двома – увімкнути світло в усьому будинку одночасно; трьома – увімкнути кондиціонери. Комбінацій може бути безліч.

Цифрове керування струмом

Основні три компоненти системи встановлюються в електричній шафі будинку на DIN-рейку. Сервер та вимірювач разом становлять розум системи. При чому сервер, що виводить систему в мережу Інтернет, за будь-якого розміру системи необхідний лише один, а вимірювачів допустимо до 62, так як останній розрахований на конкретний рівень навантаження. У межах однієї інсталяції кілька вимірювачів спілкуються між собою і з сервером по 2-х провідній шині, використовуючи фірмовий протокол. Третій пристрій – фільтр, необхідний для функціонування роботи системи digitalSTROM, що використовує навантажений різними факторами силовий кабель.

Інтелектуальне налаштування алгоритмів

Інтуїтивно зрозуміла у використанні та проста в установці, система Smart Home від німецько-швейцарської компанії digitalSTROM взаємодіє на базі існуючі електромережі з усіма електроприладами в будинку. Система використовує запатентований датчик digitalSTROM та управляється за допомогою вимикачів світла, через смартфон або планшет. Мініатюрний цифровий інтелект digitalSTROM, не втручаючись в існуючий дизайн інтер’єру, робить кожен дім «розумним», а життя комфортним. Система може бути розширена в будь-який момент, або переустановлена в новому помешканні. Користувач отримує можливість гнучко управляти енергоспоживанням всіх пристроїв і, як наслідок, мінімізувати витрати на електроенергію та підвищити рівень безпеки.

Переваги digitalSTROM для проектувальників та електриків

Планування установки системи digitalSTROM достатньо просте. Потрібні тільки фаза (L) і нульовий (N) провідники для проводки в кімнатах.Перемички не потрібні. Це означає, що і для нових будівель і будинків, що проходять ремонт, витрати на планування та встановлення digitalSTROM нижче, ніж для звичайних систем побудованих на шинній технології.
Використовуючи існуючі лінії електромережі 230 В досить просто встановити клеми digitalSTROM (малий розмір), які можуть бути легко і непомітно під’єднанні в електричних шафах чи коробках і не потребують додаткових дротів для управління. Компоненти digitalSTROM встановлюються в існуючих вимикачах, пристроях світла чи жалюзів і т.д. Це робить модернізації чи нову інсталяцію без особливих витрат, навіть в існуючих електричних системах.
digitalSTROM пропонує проектантам і електрикам максимальну гнучкість побудови чи реконструкції. Функції електричних інсталяцій можуть бути скориговані в будь-який момент відповідно до побажань замовника, без необхідності вносити зміни в дротах існуючої електричної мережі.
Функції кожної кнопки(вимикача) можуть бути запрограмовані за бажанням. Так само легко це можно зробити і функціями керованого пристрою. Наприклад, світло, тепла підлога, бойлер тощо. Це робить гнучким планування і установку вимикачів, кнопок одної дії (вимкнути все або ввімкнути все) та інших кнопок управління в будь-якому місці електричної мережі.
Крім того, digitalSTROM має модульну конструкцію і може бути розширений шляхом додавання нових пристроїв навантаження та пристроїв digitalSTROM в будь-який час без додаткових дротів чи складних робіт по прокладці останніх. Керування пристроями через звичайні дроти 220 В.

Підключення в систему digitalSTROM пристроїв малої чи постійної напруги

Розумний будинок digitalSTROM це електроприлади, що керуються через існуючі лінії електропередач 230, а також інтегровані в загальну систему IP-мереж. Нові модулі UMV- і UMR дозволяють підключити в мережу LED світильники, перетворювачі з 0-10 В та пристрої постійного струму
Новий універсальний модуль GE-UMV200 має чотири ізольовані виходи для чотирьох освітлювальних пристроїв: LED-конвертор, пристроїв низької напруги з 0-10 або 1-10 Вольт. UMV модуль отримує всі команди управління через електричну мережу 230В. Для підключення модуль має вхід з 230В. Вбудована електроніка не тільки для передачі даних і передачі сигналів управління, але також дозволяє вимірювати енергоспоживання підключених пристроїв. Для того, щоб уникнути непотрібного очікування споживання модуль UMV може повністю вимкнути споживачів через вбудоване реле.
Другий універсальний модуль SW-UMR200, використовується для гальванічної розв’язки виявлення мережі та сигналів низької напруги (наприклад, від дзвінка або гаражних воріт) і комутаційних навантажень. Він має два входи і виходи, а також два потенційних універсальних входи. Таким чином, модуль може виявити стан перемикання або значення датчика зовнішніх пристроїв чи перемикання через систему digitalSTROM.
“Для стабільної і надійної мережевої інфраструктури в будинку, ми покладаємося на два стандарта: силові ліній 230В та IP-мережі. Обидві мережі є основою для підключення всіх існуючих побутових приладів та їх різноманітних варіантів і інтеграції в розумний будинок”, — пояснює Мартін Веспер, генеральний директор digitalSTROM AG. “З новими UMV- і UMR модулями ми розширюємо наш портфель. Пристрої, які працюють або контрольовані за допомогою малої або постійної напруги також є невід’ємною частиною системи digitalSTROM “.
Модулі з розмірами 175 мм х 52 мм і глибиною 28 мм може бути безпечно встановленні за допомогою двох гвинтів в бажаному місці. Крім того, виробники пристроїв, які хочуть, щоб їх лампи низької напруги були сумісні з digitalSTROM, можуть інтегрувати ці модулі без корпусу безпосередньо в свої продукти.

Революція в використанні електроенергії

digitalSTROM об’єднує всі електроприлади помешкання в одну систему «розумний дім», уникаючи (неодмінного в стандартних системах) прокладання кабельної мережі управління й малонадійного використання wi-fi. Основне що потрібно для керування усіма системами в домі вже є у кожного — звичайна електрична мережа. З digitalSTROM це можливо!

Як працює digitalSTROM

Світло, бойлер, кавоварка, камера відеонагляду: швейцарська система digitalSTROM вдосконалює роботу різних побутових пристроїв для можливості дистанційного управління. Основні компоненти digitalSTROM є непомітними так як встановлюються в шафу електрозапобіжників. Вони містять всю інформацію параметрів керування, забезпечують вихід в мережу Інтернет, а також обмінюються командами з побутовими системами за допомогою існуючої електричної мережі.

Поточні дані енергоспоживання у будь-який час

Вже повністю облаштоване помешкання легко може перетворитися в цілісну гнучку та комфортну систему «Розумний дім». Ви можете відслідковувати споживання енергії будь-якого пристрою. А головне керувати своїм помешканням через загальний програмний інтерфейс digitalSTROM та всіх побутових систем у будь-який момент навіть через телефон або комфортно та безпечно не відволікаючись від справ доручити всі завдання digitalSTROM по заздалегідь продуманим сценаріям.

Ключові компоненти

Основні елементи системи «Розумний Дім» від digitalSTROM встановлюються в шафу електрозапобіжників. Розглянемо варіант для квартири (при максимальному рівні струму 16 А). Необхідними пристроями інсталяції є:
  • один фільтр — обмежує зону дії команд для даної мережі та усуває зайві перешкоди;
  • один сервер — задає параметри системи та забезпечує вихід системи в мережу Ethernet;
  • один вимірювач — містить логіку системи, координує взаємодію усіх елементів та вимірює енергоспоживання. А також клеми, кількість яких визначається кількістю задіяних систем (приладів) у квартирі, які потрібно підключити в систему digitalSTROM.
Вимірювач підключає в систему по лінії електричного струму мініатюрні електронні пристрої – клеми, що приймать та виконують команди. Встановлюються та взаємодіють клеми безпосередньо з окремим електроприладом або вимикачем. Кожен колір клеми відповідає окремій функціональній групі, що полегшує монтаж. Кожна містить свої параметри налаштувань та призначена виконувати до 60 команд. digitalSTROM характеризується відкритим інтерфейсом, отже інсталяція дає можливість зв’язку через Інтернет з усіма приладами електроспоживання за рахунок сервера. У будь-який час доступне дистанційне керування пристроями через смартфон або комп’ютер, а також аналіз їх енергоспоживання.
digitalSTROM дає можливість економії енергоресурсів та інтелектуального управління будинком, заощаджуючи витрати на інфраструктурі системи, так як для передачі керуючих команд використовує електромережу квартири за рахунок запатентованої технології. Всім ключовим компонентам системи властивий простий та прихований монтаж.

Відтепер всі діючі системи в домі функціонують не як окремі інструменти, а як єдина ефективна система управління

digitalSTROM — це новий погляд на електричні інсталяції сучасного будинку. Всі системи будинку стають пов’язаними один з одним по електричному кабелю і з’являється можливість їх інтелектуального управління у будь-який момент за допомогою програмного додатка та Інтернет мережі.

Різноманітність фунцкій управління

Для стаціонарного управління з урахуванням потреб безпеки та зручності споживачами використовуються клавішні вимикачі та клеми digitalSTROM. Власне побутові системи підключаються до системи управління digitalSTROM через відповідні клеми digitalSTROM. Натиснення на вимикач не тільки відповідає за світло, відтепер можливо поєднати режими роботи багатьох систем. Наприклад, одним дотиком вимкнути все, окрім холодильника та сигналізації; двома – увімкнути світло в усьому будинку одночасно; трьома – увімкнути кондиціонери. Комбінацій може бути безліч.

Цифрове керування струмом

Основні три компоненти системи встановлюються в електричній шафі будинку на DIN-рейку. Сервер та вимірювач разом становлять розум системи. При чому сервер, що виводить систему в мережу Інтернет, за будь-якого розміру системи необхідний лише один, а вимірювачів допустимо до 62, так як останній розрахований на конкретний рівень навантаження. У межах однієї інсталяції кілька вимірювачів спілкуються між собою і з сервером по 2-х провідній шині, використовуючи фірмовий протокол. Третій пристрій – фільтр, необхідний для функціонування роботи системи digitalSTROM, що використовує навантажений різними факторами силовий кабель.

Інтелектуальне налаштування алгоритмів

Інтуїтивно зрозуміла у використанні та проста в установці, система Smart Home від німецько-швейцарської компанії digitalSTROM взаємодіє на базі існуючі електромережі з усіма електроприладами в будинку. Система використовує запатентований датчик digitalSTROM та управляється за допомогою вимикачів світла, через смартфон або планшет. Мініатюрний цифровий інтелект digitalSTROM, не втручаючись в існуючий дизайн інтер’єру, робить кожен дім «розумним», а життя комфортним. Система може бути розширена в будь-який момент, або переустановлена в новому помешканні. Користувач отримує можливість гнучко управляти енергоспоживанням всіх пристроїв і, як наслідок, мінімізувати витрати на електроенергію та підвищити рівень безпеки.

Переваги digitalSTROM для проектувальників та електриків

Планування установки системи digitalSTROM достатньо просте. Потрібні тільки фаза (L) і нульовий (N) провідники для проводки в кімнатах.Перемички не потрібні. Це означає, що і для нових будівель і будинків, що проходять ремонт, витрати на планування та встановлення digitalSTROM нижче, ніж для звичайних систем побудованих на шинній технології.
Використовуючи існуючі лінії електромережі 230 В досить просто встановити клеми digitalSTROM (малий розмір), які можуть бути легко і непомітно під’єднанні в електричних шафах чи коробках і не потребують додаткових дротів для управління. Компоненти digitalSTROM встановлюються в існуючих вимикачах, пристроях світла чи жалюзів і т.д. Це робить модернізації чи нову інсталяцію без особливих витрат, навіть в існуючих електричних системах.
digitalSTROM пропонує проектантам і електрикам максимальну гнучкість побудови чи реконструкції. Функції електричних інсталяцій можуть бути скориговані в будь-який момент відповідно до побажань замовника, без необхідності вносити зміни в дротах існуючої електричної мережі.
Функції кожної кнопки(вимикача) можуть бути запрограмовані за бажанням. Так само легко це можно зробити і функціями керованого пристрою. Наприклад, світло, тепла підлога, бойлер тощо. Це робить гнучким планування і установку вимикачів, кнопок одної дії (вимкнути все або ввімкнути все) та інших кнопок управління в будь-якому місці електричної мережі.
Крім того, digitalSTROM має модульну конструкцію і може бути розширений шляхом додавання нових пристроїв навантаження та пристроїв digitalSTROM в будь-який час без додаткових дротів чи складних робіт по прокладці останніх. Керування пристроями через звичайні дроти 220 В.

Підключення в систему digitalSTROM пристроїв малої чи постійної напруги

Розумний будинок digitalSTROM це електроприлади, що керуються через існуючі лінії електропередач 230, а також інтегровані в загальну систему IP-мереж. Нові модулі UMV- і UMR дозволяють підключити в мережу LED світильники, перетворювачі з 0-10 В та пристрої постійного струму
Новий універсальний модуль GE-UMV200 має чотири ізольовані виходи для чотирьох освітлювальних пристроїв: LED-конвертор, пристроїв низької напруги з 0-10 або 1-10 Вольт. UMV модуль отримує всі команди управління через електричну мережу 230В. Для підключення модуль має вхід з 230В. Вбудована електроніка не тільки для передачі даних і передачі сигналів управління, але також дозволяє вимірювати енергоспоживання підключених пристроїв. Для того, щоб уникнути непотрібного очікування споживання модуль UMV може повністю вимкнути споживачів через вбудоване реле.
Другий універсальний модуль SW-UMR200, використовується для гальванічної розв’язки виявлення мережі та сигналів низької напруги (наприклад, від дзвінка або гаражних воріт) і комутаційних навантажень. Він має два входи і виходи, а також два потенційних універсальних входи. Таким чином, модуль може виявити стан перемикання або значення датчика зовнішніх пристроїв чи перемикання через систему digitalSTROM.
“Для стабільної і надійної мережевої інфраструктури в будинку, ми покладаємося на два стандарта: силові ліній 230В та IP-мережі. Обидві мережі є основою для підключення всіх існуючих побутових приладів та їх різноманітних варіантів і інтеграції в розумний будинок”, — пояснює Мартін Веспер, генеральний директор digitalSTROM AG. “З новими UMV- і UMR модулями ми розширюємо наш портфель. Пристрої, які працюють або контрольовані за допомогою малої або постійної напруги також є невід’ємною частиною системи digitalSTROM “.
Модулі з розмірами 175 мм х 52 мм і глибиною 28 мм може бути безпечно встановленні за допомогою двох гвинтів в бажаному місці. Крім того, виробники пристроїв, які хочуть, щоб їх лампи низької напруги були сумісні з digitalSTROM, можуть інтегрувати ці модулі без корпусу безпосередньо в свої продукти.
